2. Instruction Level Parallelism (Advanced Computer Architectures, SNU CSE)

서울대학교 컴퓨터공학부 유승주 교수님의 "고급 컴퓨터 구조" 강의를 필기한 내용입니다.

• 목차

ILP §

• CPU 는 입력으로 들어온 instruction stream 으로부터 parallelism 을 찾아 그것을 exploit 하는 기술이 구현되어 있고, 이러한 것을 ILP 라고 한다.
  • 다른 parallelism 와 마찬가지로, ILP 도 resource conflict (내가 사용하고자 하는 자원을 지금 사용할 수 있는가?) 와 Dependence 에 영향을 받는다.

Dependence 복습 §

• Data dependence (True dependence): Read after write (RAW) 인 경우.
• Anti dependence: Write after read (WAR) 인 경우
• Output dependence: Write after write (WAW) 인 경우
• Dependence 없으면 당연히 parallel 하게 실행하거나 순서를 바꿀 수 있고, 추가적인 register 를 이용하여 dependence 를 끊는 식으로 parallel execution 이 가능하게 할 수도 있다.

Dynamic Scheduling §

• 일단 stall 이라는 것은 아무 일도 하지 않는 CPU cycle 을 말하는 것이다.
• 그리고 Dynamic Scheduling 이라는 것은 (1) instruction 의 실행 순서를 조정해 stall 이 최소한으로 발생하도록 하되, (2) dependence 는 지킴으로써 execution correctness 는 보장하는 것이다.
  • 즉, Out-of-Order (OoO) 와 동일한 용어이다.
  • 이렇게 함으로써 input data 가 준비되는 시점과 functional unit (ALU 등) 을 실행하는 시점 간의 gap 을 줄여 utilization 을 높일 수 있고
  • 추가적으로 execution 에 register 를 더 동적으로 할당하여 효율적으로 사용할 수 있게 할 수 있다.
• 이것을 CPU 에 구현하는 것은
  • 일단 compiler 에게 abstraction 을 제공해줄 수 있다는 장점이 있다: compiler 는 CPU 가 어떻게 instruction 을 execution 하는지 신경쓰지 않아도 된다.
  • 다만, CPU 의 구현 복잡도는 그에 따라 증가한다.

Scoreboard Architecture §

• Scoreboard Architecture 는 이 dynamic scheduling 을 제공하는 고전적인 architecture 이다.
  • 1964년에 나왔으니까 거의 60년이 넘었다.

CPU Cycles §

• 기존의 MIPS 에서는 5-stage cycle 을 사용했지만, Scoreboard 에서는 다음의 네 stage 를 사용한다.
• Issue (ID1):
  • 여기서는 instruction decode 를 하고
  • Structure hazard (resource availability) checking 을 수행한다.
    • Decode 를 한 다음에 그것에 필요한 ALU 가 지금 사용할 수 있는지 검사하고,
    • 다른 누군가가 사용중이면 issue 를 하지 않고 대기 (stall) 한다.
    • 이때, output register 도 resource 로 간주한다: 즉, WAW dependence 가 있을 때에도 issue 를 하지 않고 stall 한다.
• Read operands (ID2)
  • 여기서는 피연산자 (register) 를 읽는다.
  • 이때, 이 값이 준비가 되었는지를 확인하여 읽을 수 있는지 없는지 검사한다.
  • 즉, “읽을 수 있는지 없는지 검사” 한다는 것은 RAW dependence 를 검사한다는 뜻이다.
  • 이전에
• Execute (EX): 뭐 여기서는 명령어를 실행하고 Scoreboard 를 업데이트한다.
  • Scoreboard 가 뭔지는 아래에서 구체적으로 나온다.
• Write result (WB)
  • 연산 완료 후, 값을 쓰는 것인데
  • 이때도 마찬가지로 쓰고자 하는 자리가 사용중인지 검사한다.
  • 만약에 해당 자리의 값을 누군가가 읽고있으면, 쓸 수 없고 이때도 stall 이 발생한다.
  • 즉, 이 말은 WAR dependence 를 검사한다는 말과 같다.

Scoreboard Components §

• Scoreboard 는 약간 현재 상태를 나타내는 metadata 같은 건데 다음과 같이 구성되어 있다.
• Instruction status: 각 instruction 에 대해, 위의 4가지 CPU cycle 중 어느 stage 에 있는지
• Functional unit status: 각 functional unit 에 대한 상태값들. 다음의 9개의 field 가 있다:
  • Busy: 이 functional unit 이 지금 사용중인지
  • Op: 이 functional unit 이 어떤 작업을 하는 중인지
    • 가령 adder 라면, 덧셈인지 뺄셈인지 등
  • $F_i$: Output register 를 나타내는 field
  • $F_j$, $F_k$: Input register 들을 나타내는 field
    • Instruction 은 보통 피연산자가 두개니까 이 두개만 사용하는듯
  • $Q_j$, $Q_k$: Input register 를 Output register 로 하는 (다른) functional unit 번호
    • 즉, functional unit $A$ 가 output register ($F_i$) 로 1번 register 를 사용하고 있다면, 1번 register 를 input register ($F_j$) 로 하는 다른 functional unit $B$ 는 $F_j$ field 에 1이 들어가게 되는 것.
  • $R_j$, $R_k$: $F_j$ 와 $F_k$ 각각에 대해 준비되었는지와 읽었는지를 나타내는 flag.
    • 여기서 좀 헷갈릴 수 있는데
    • YES 는 준비되었지만 읽지 않았을 때를 의미하고
    • NO 는 준비되지 않았거나 이미 읽었을 때를 의미한다.
• Register result status: 어떤 functional unit 이 어떤 register 에 값을 쓸 것인지에 대한 정보.
  • 즉, functional unit 에게 output register 가 할당된 mapping 이라고 생각하면 된다.

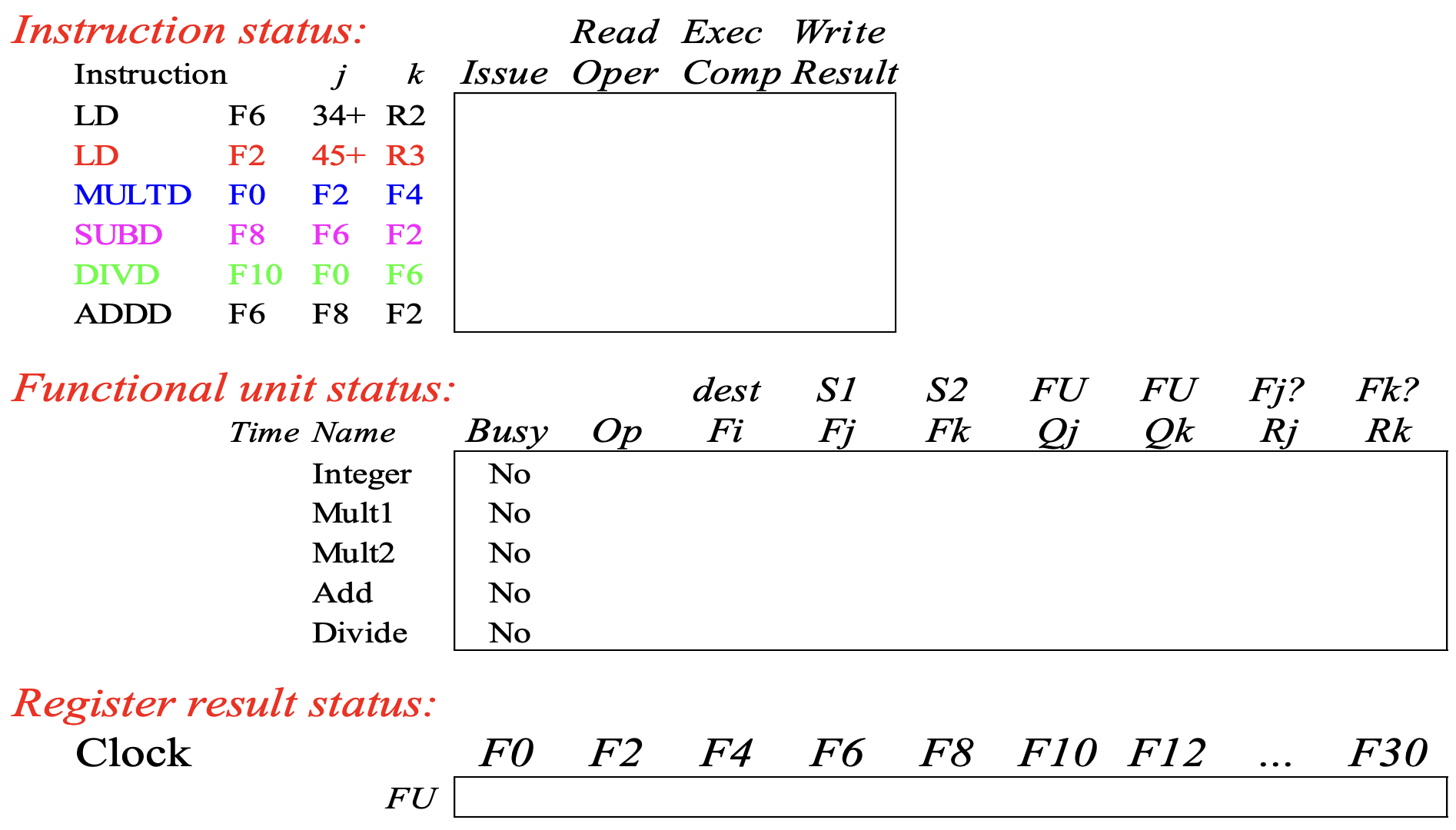

Scoreboard Example §

• LD (Load decimal) 두번, MULTD (Multiply decimal), SUBD (Substract decimal), DIVD (Divide decimal), ADDD (Add decimal) 을 수행하는 위의 코드를 어떻게 처리하는지 보자.

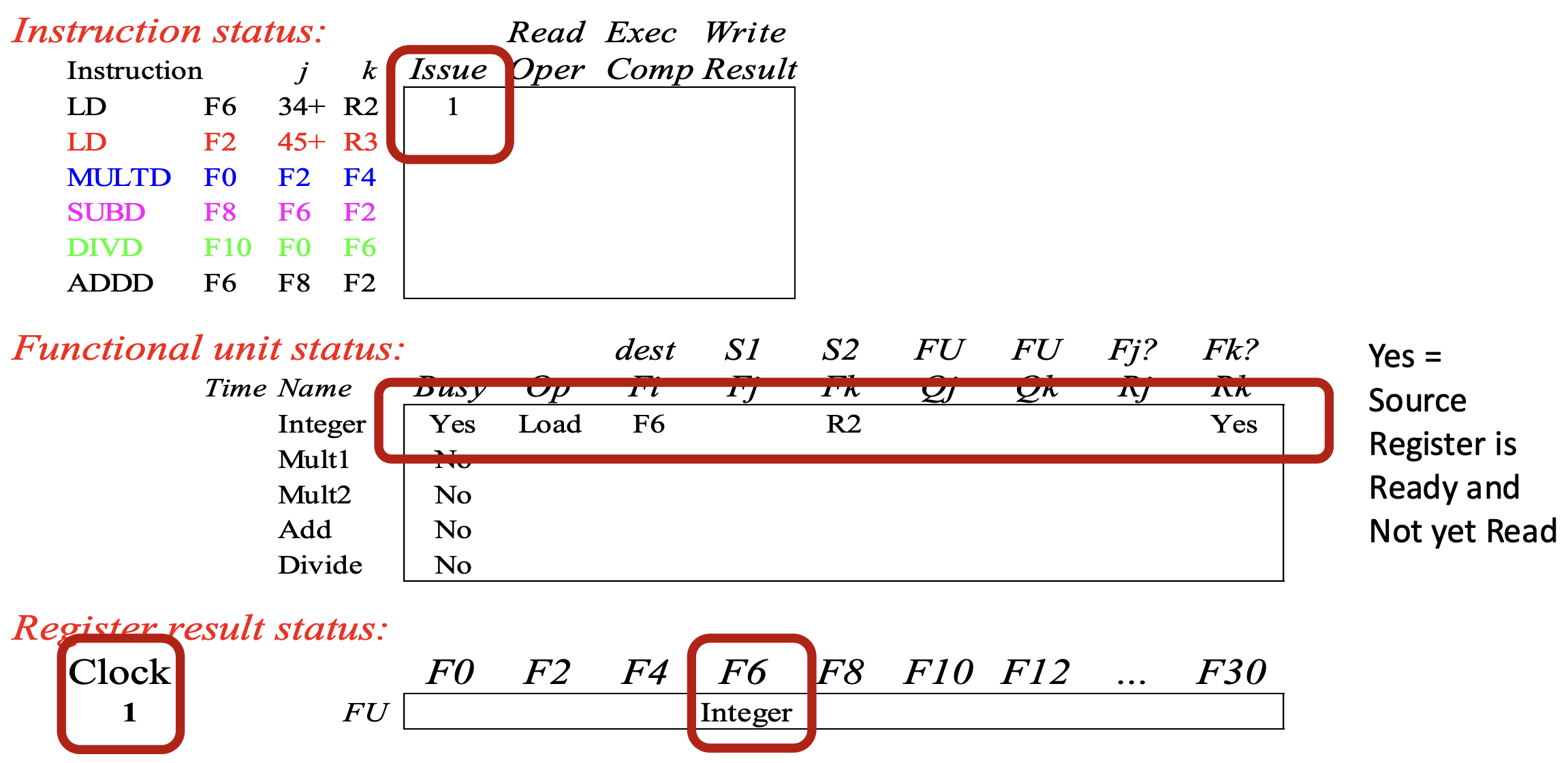

Cycle 1 §

• Instruction status: 일단 LD instruction 이 cycle 1 에 issue 된다.
• Functional unit status: 이 instruction 을 담당하는 functional unit 이 “Integer” 라고 할 때, 이놈에 대한 상태가 update 된다.
  • Busy: 사용중이니까 당연히 YES 가 된다.
  • Op: Load 를 처리중이니까 당연히 LD 가 된다.
  • $F_i$: 할당된 output register 는 보다시피 F6 이다.
  • $F_j$, $F_k$: 첫번째 피연산자는 상수 (+34) 이기 때문에 $F_k$ 에 input register R2 가 할당된다.
  • $Q_j$, $Q_k$: Input register 들을 사용하고 있는 다른 functional unit 이 없기 때문에 빈칸으로 남는다.
  • $R_j$, $R_k$: $F_k$ (R2) 가 (아무도 R2 를 사용하고 있지 않기 때문에) 준비되었지만 아직 읽지는 않았기 때문에 YES
• Register result status: 지금 integer functional unit 이 output register 로 F6 을 이용하고 있기 때문에 해당 result status 가 integer 로 바뀐다.

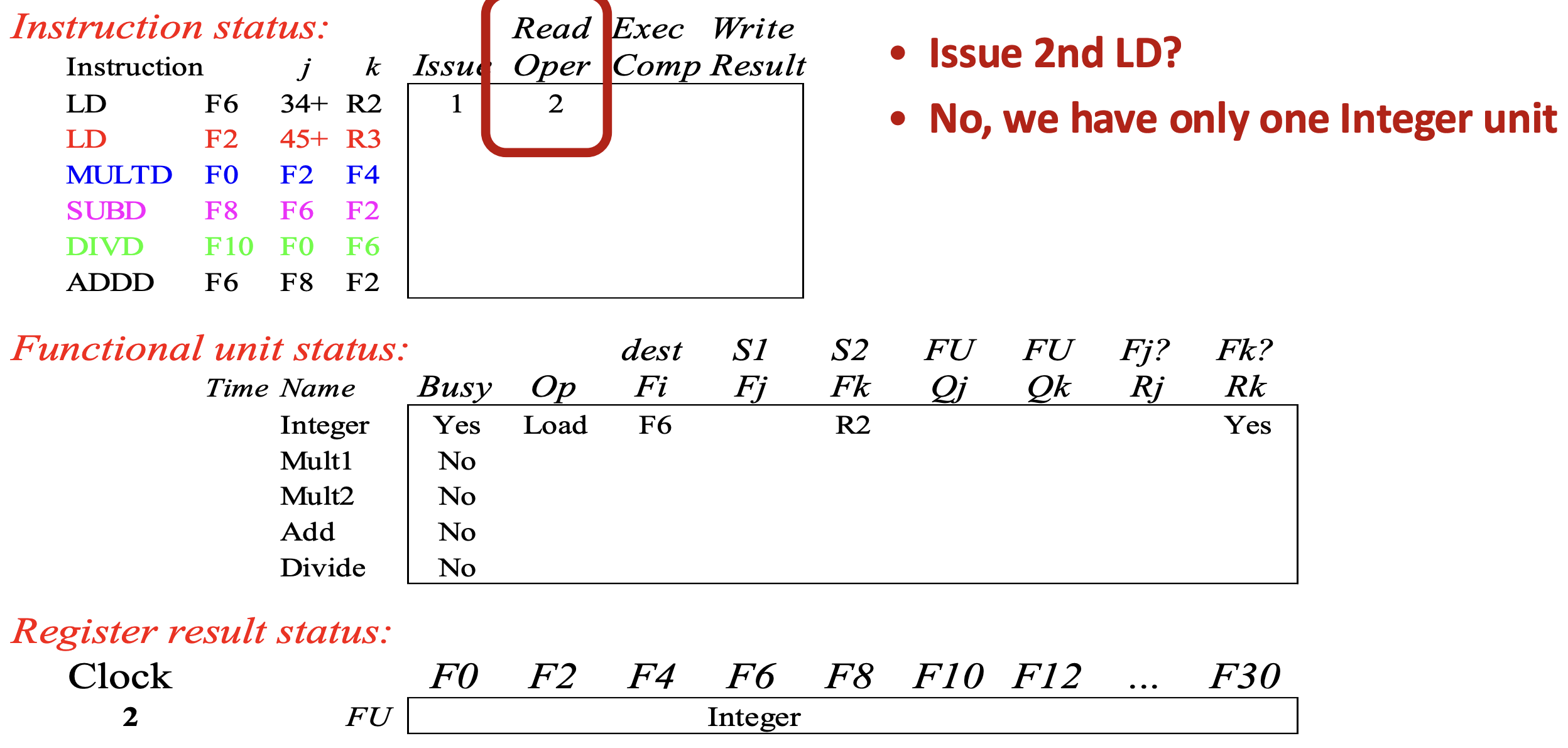

Cycle 2 §

• 두번째 LD 를 issue 했으면 좋았겠지만 하나밖에 없는 integer functional unit 이 busy 이기 때문에 issue 되지 않고 첫번째 LD 가 read operand stage 로 진입한다.
  • 즉, 위에서 issue stage 에서 Structural hazard 를 검사한다고 했는데, 이것에 걸려서 issue 되지 않은 것.

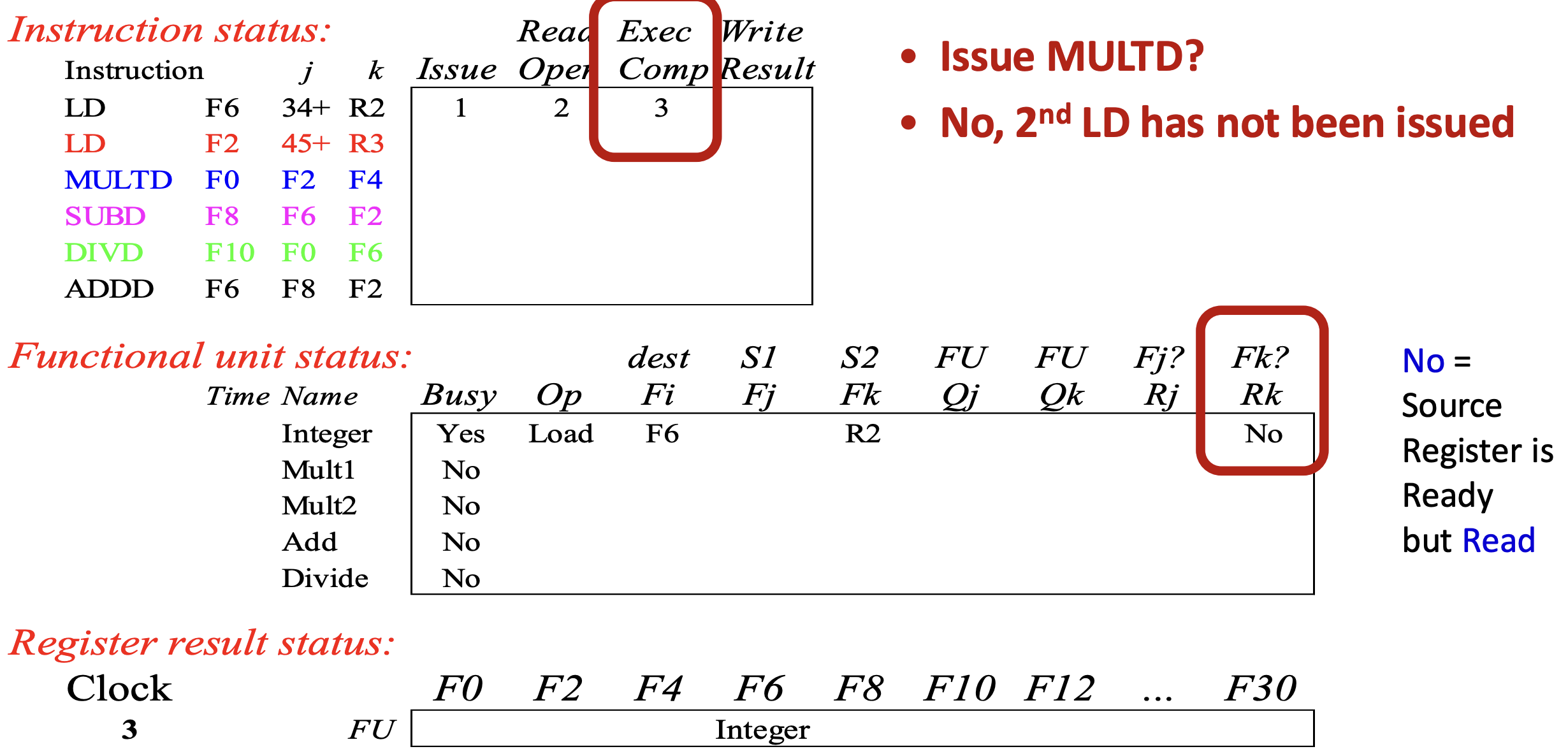

Cycle 3 §

• MULTD 를 issue 했으면 좋았겠지만 아직 두번째 LD 가 issue 되지 않았으므로 이놈도 issue 되지 않는다.
  • 그리고, 첫번째 LD 가 read operand stage 를 지났기 때문에 input register $F_k$(R2) 를 읽었고, 따라서 $R_k$ 가 NO 로 바뀐다.

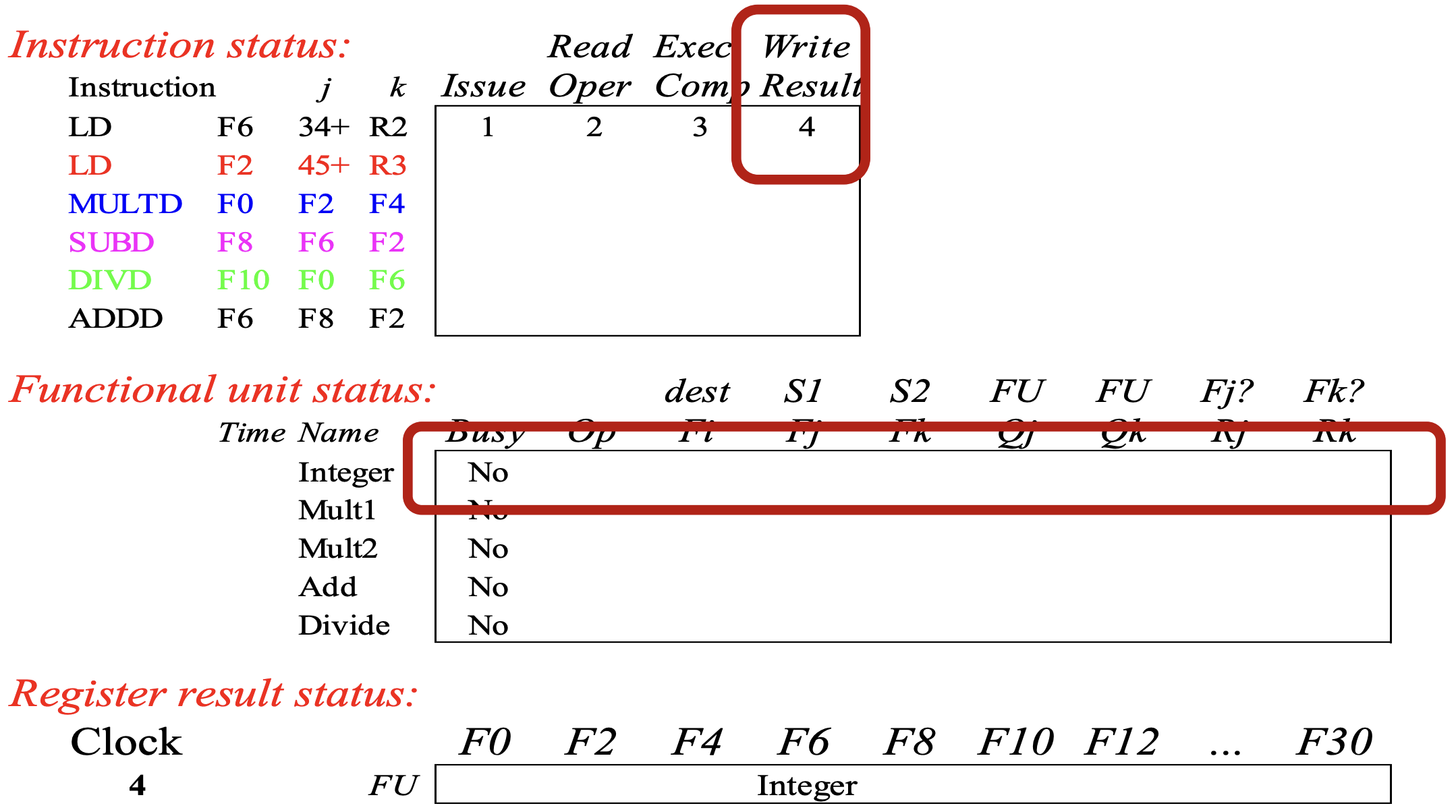

Cycle 4 §

• 첫번째 LD 가 WB 를 하며 integer functional unit 이 free 된다.

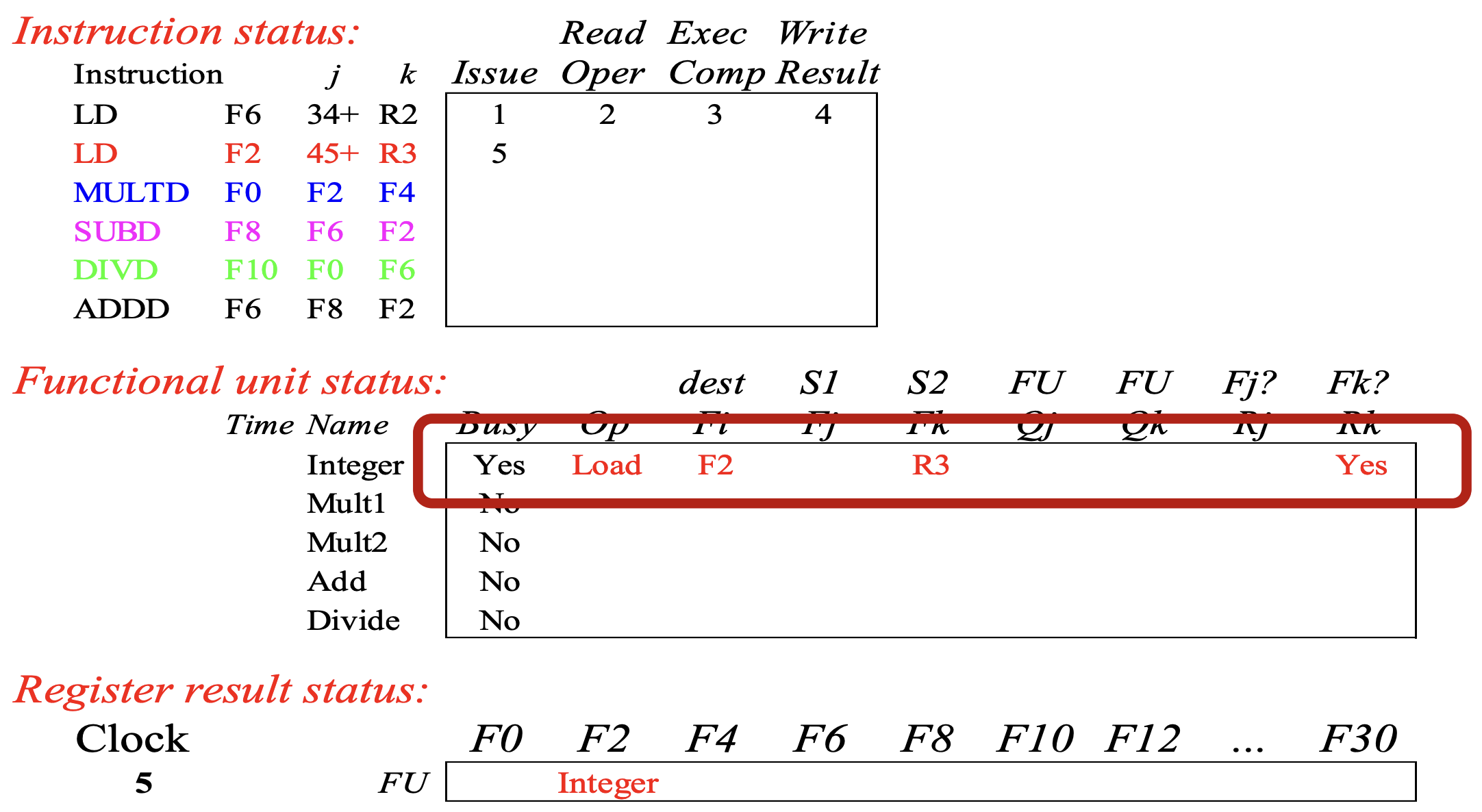

Cycle 5 §

• 이제 두번째 LD 가 issue 된다.
  • 보면 cycle 1 일 때와 별반 차이는 없다.
  • 그냥 $F_i$ 가 output register 인 F2 로 설정되고, $F_k$ 는 input register 인 R3, 그리고 이놈이 준비는 됐지만 아직 읽지는 않았기 때문에 $R_k$ 는 YES 로 설정된다.

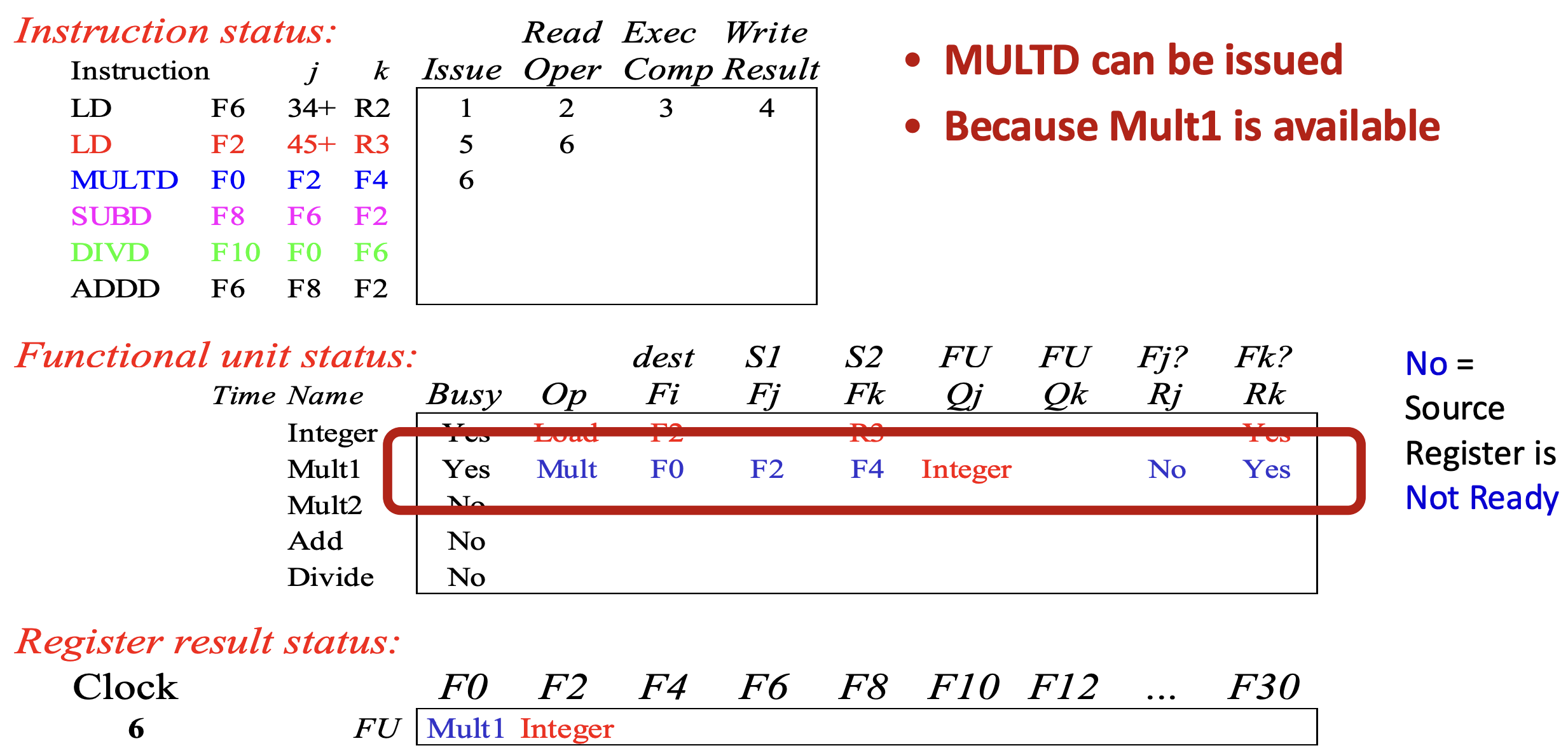

Cycle 6 §

• (1) 두번째 LD 가 issue 되었고 (2) Mult1 functional unit 이 가용상태이기 때문에 이제 MULTD 가 issue 된다.
  • 즉, 이때는 Mult1 이 가용상태여서 Structural hazard 에도 안걸리고, WAW dependence 도 없기 때문에 issue 가 가능한 것.
• 그리고 두번째 LD 가 read operand stage 에 진입한다.
• 여기서 눈여겨 볼 것은 MULTD issue 에 의해 바뀐 Mult1 의 functional unit status 이다.
  • 일단 MULTD 의 input register ($F_j$) 인 F2 는 두번째 LD 의 output register 이다.
  • 이에 따라 $Q_j$ 가 integer 로 설정되고, 이 값이 아직 준비되지 않았기 때문에 $R_j$ 가 NO 로 설정된다.
  • 이것을 판단할 때는 아래의 register result status 를 보면 된다:
    • Mult1 의 $F_j$ 인 F2 에 대해 register result status 를 보면, integer functional unit 에서 사용중인 것을 알 수 있고, 따라서 RAW dependence 이기 때문에 $Q_j$ 와 $R_j$ 가 설정되게 되는 것이다.
• 그리고 F0 가 output register 로 설정됐기 때문에 register result status 도 F0 에 Mult1 가 설정된다.

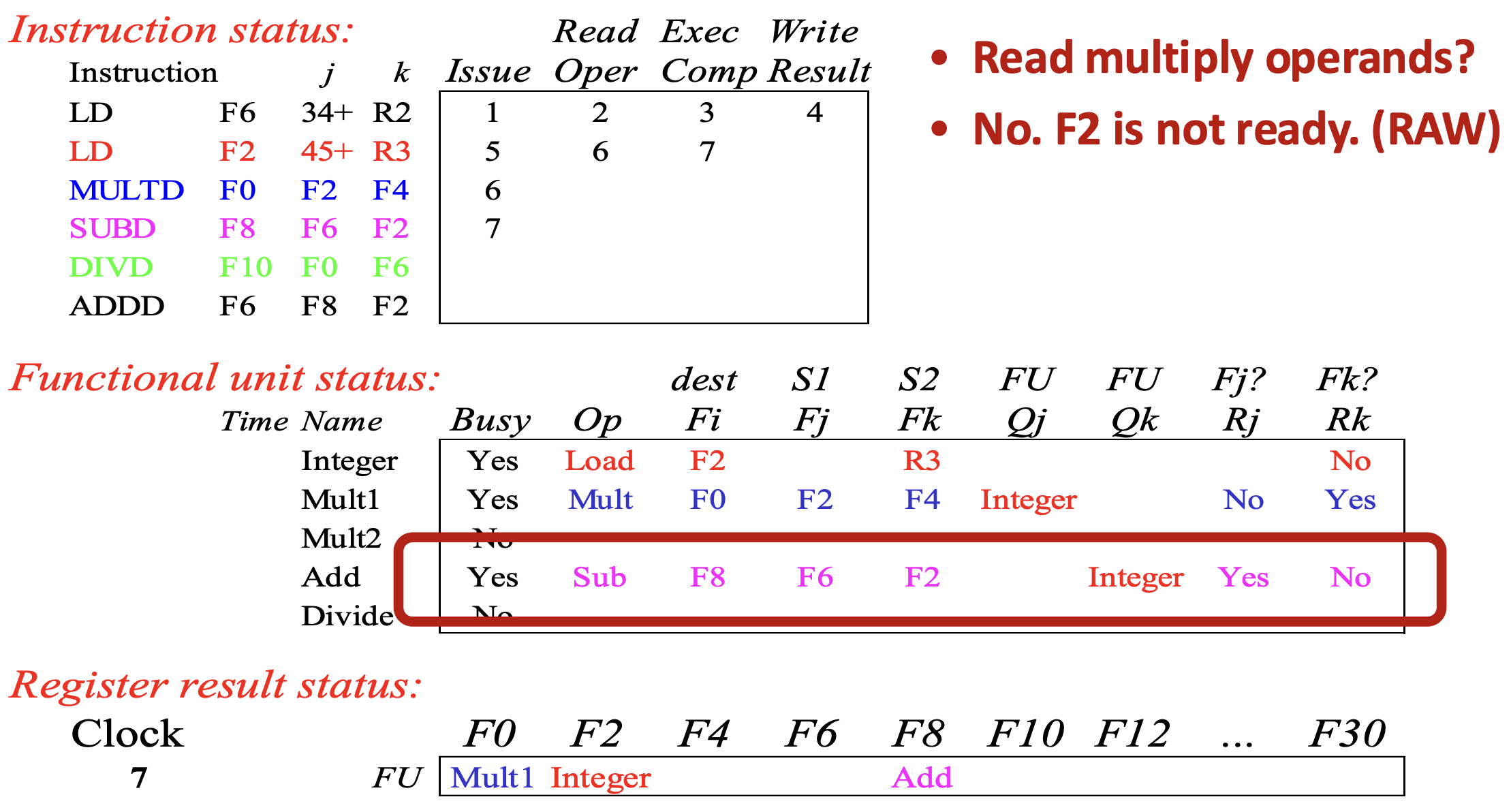

Cycle 7 §

• 일단 두번째 LD 는 exec stage 가 되고
• MULTD 는 read operand stage 로 가지 못한다.
  • 이것은 위에서 말한 대로 read operand stage 에서는 RAW dependence 를 검사하는데, 보다시피 두번째 LD 가 아직 종료되지 않아 F2 (즉, LD 의 $F_j$) 가 ready 상태가 아니기 때문에 (즉, LD 의 $R_j$ 가 NO 이기 때문에) RAW 에 걸려 진행할 수 없는 것.
• 마지막으로 SUBD 가 issue 된다.
  • 왜냐면 SUBD 에 필요한 Add functional unit 이 가용상태이고 (즉, Structural hazard 가 아니고) output register 인 F8 에 대해 다른 instruction 이 write 를 하지 않기 (즉, WAW dependence 가 아니기) 때문이다.
  • 이놈에 대한 functional unit status 를 보면 위에서 본 내용이랑 동일하다:
    • $F_k$ 인 F2 가 두번째 LD 의 output 이기 때문에 $Q_k$ 에는 integer, $R_k$ 는 NO 가 되는 것.
  • 그리고 이놈에 대한 register result status 도 마찬가지다:
    • SUBD 의 functional unit 인 Add 가 F8 에 결과를 뱉기 때문에 그에 따라 업데이트된다.

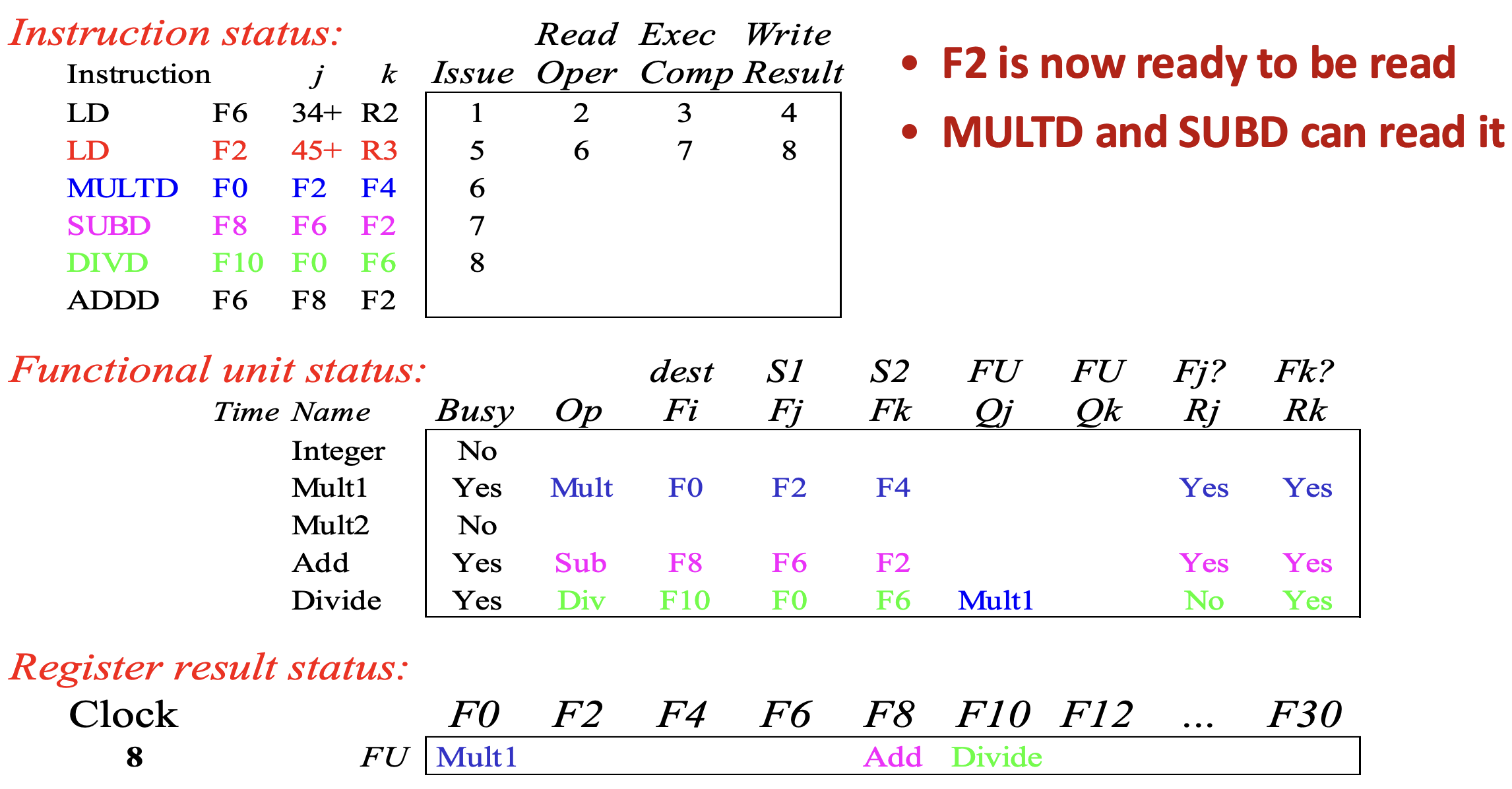

Cycle 8 §

• Cycle 8 이 되면 일단 DIVD 가 issue 되며 divide functional unit 이 갱신된다.
  • $F_j$ 인 F0 가 Multd 의 output register 이기 때문에 $Q_j$ 와 $R_j$ 가 저렇게 세팅된다.
• 그리고 이때가 되면 두번째 LD 가 끝나며 F2 가 ready 가 된다.
  • 이것을 기다리고 있는 놈은 두개이다: MULTD 의 $F_j$, SUBD 의 $F_k$.
  • 따라서 MULTD 의 $Q_j$ 와 SUBD 의 $Q_k$ 가 사라지고,
  • MULTD 의 $R_j$ 와 SUBD 의 $R_k$ 가 YES 로 바뀐다.

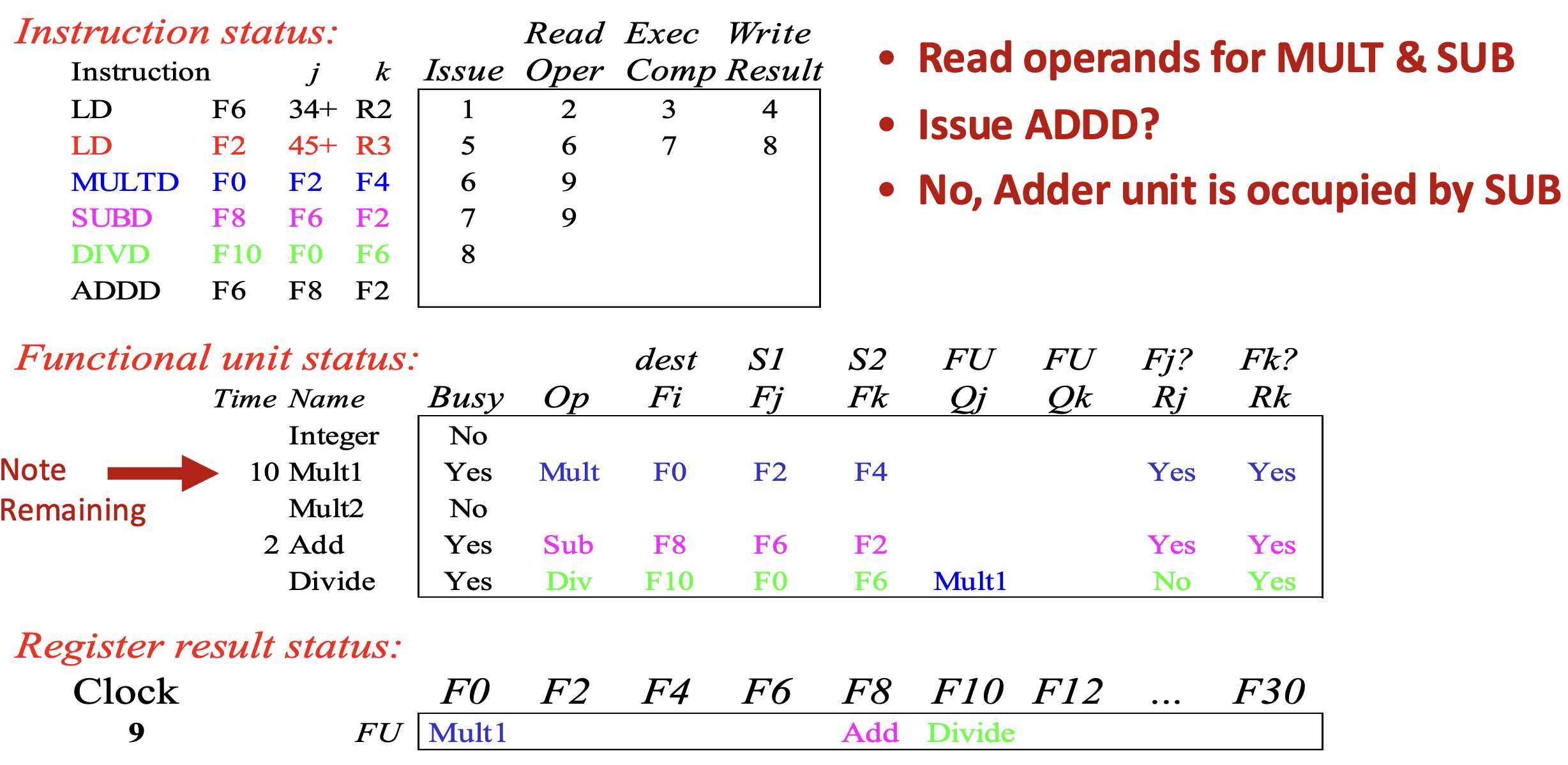

Cycle 9 §

• Cycle 8 에서 F2 가 ready 가 됨에 따라 RAW hazard 가 해소되고 따라서 cycle 9 에서 MULTD 와 SUBD 가 모두 read operand stage 가 된다.
  • 당연히 이 둘은 서로 다른 functional unit (Mult1, Add) 를 사용하기 때문에 parallel 하게 처리되는 것.
  • 하지만 DIVD 는 여전히 read operand 를 하지 못한다. 당연히 DIVD 의 $F_j$ 인 F0 이 MULTD 의 output 이기 때문에 RAW 가 여전히 남아있기 때문.
• 그리고 ADDD 는 issue 되지 못한다. SUBD 에서 Add functional unit 을 사용하고 있어서 Structural hazard 에 걸리게 되는 것.
• 추가적으로, Functional unit status 에 저 Time field 에 주목하자. 이것은 각 functional unit 이 작업을 완료하는데에 걸리는 시간으로, 앞으로 cycle 이 진행됨에 따라 하나씩 줄어들 것이다.

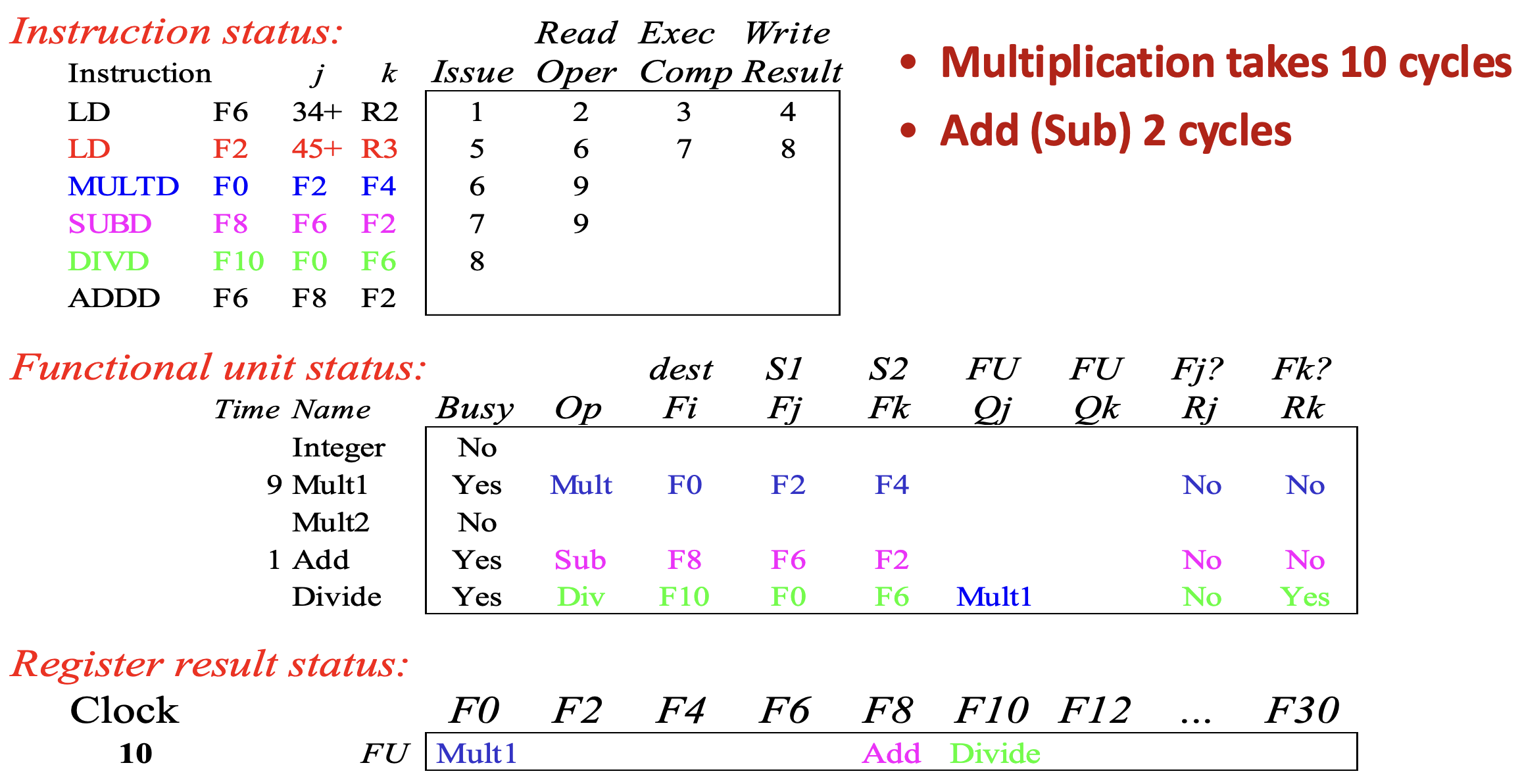

Cycle 10 §

• Cycle 10 에서는 MULTD 와 SUBD 가 read operand 를 했기 때문에 일단 이놈들의 $R_j$ 와 $R_k$ 가 모두 NO 로 바뀌게 된다.
• 그리고 cycle 9 에서 말한 대로 Mult1 와 Add functional unit 의 counter 가 하나씩 줄어든다.

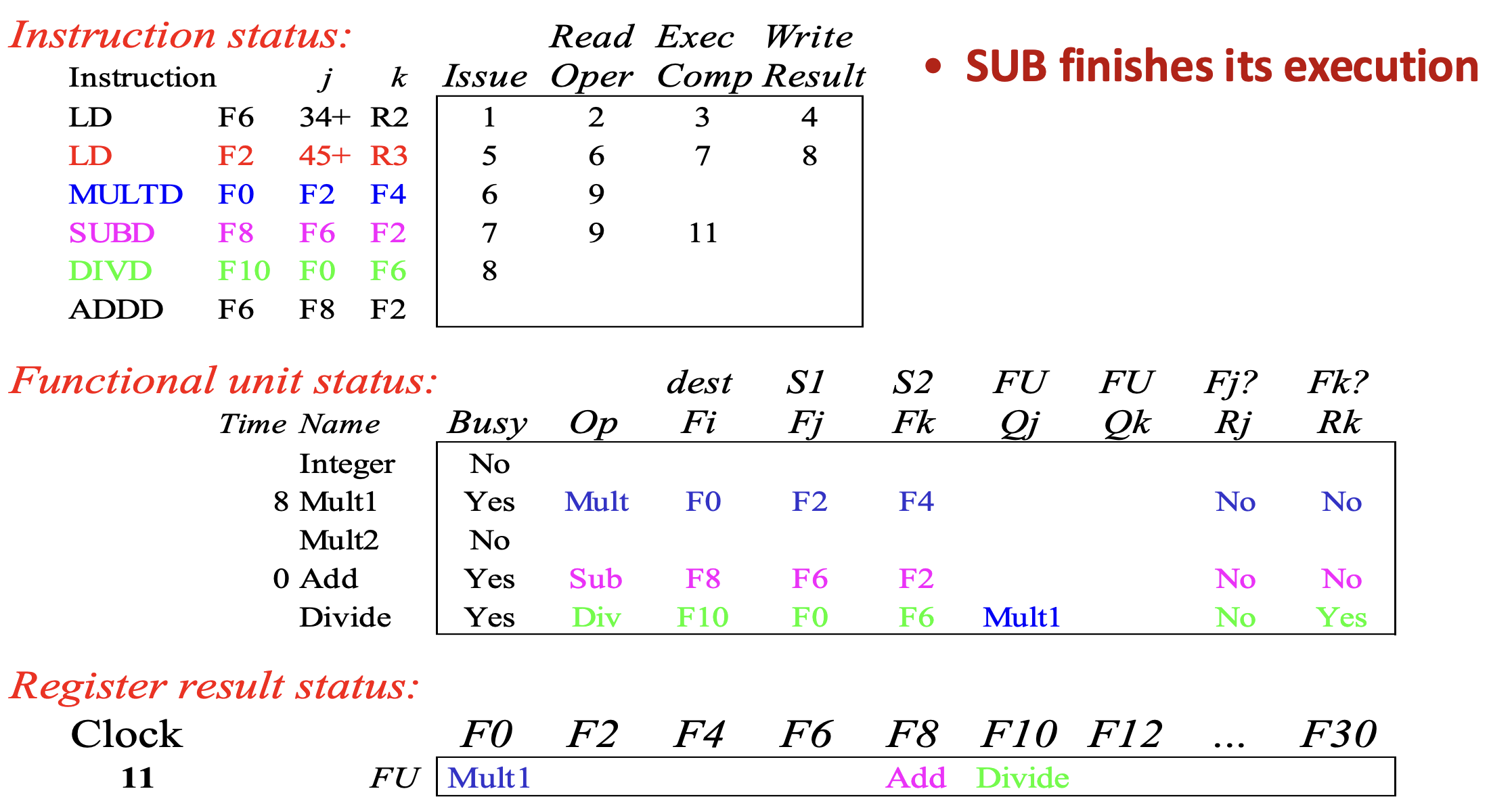

Cycle 11 §

• Cycle 11 이 되면 Add functional unit 이 종료되며 SUBD 의 exec 이 완료되고

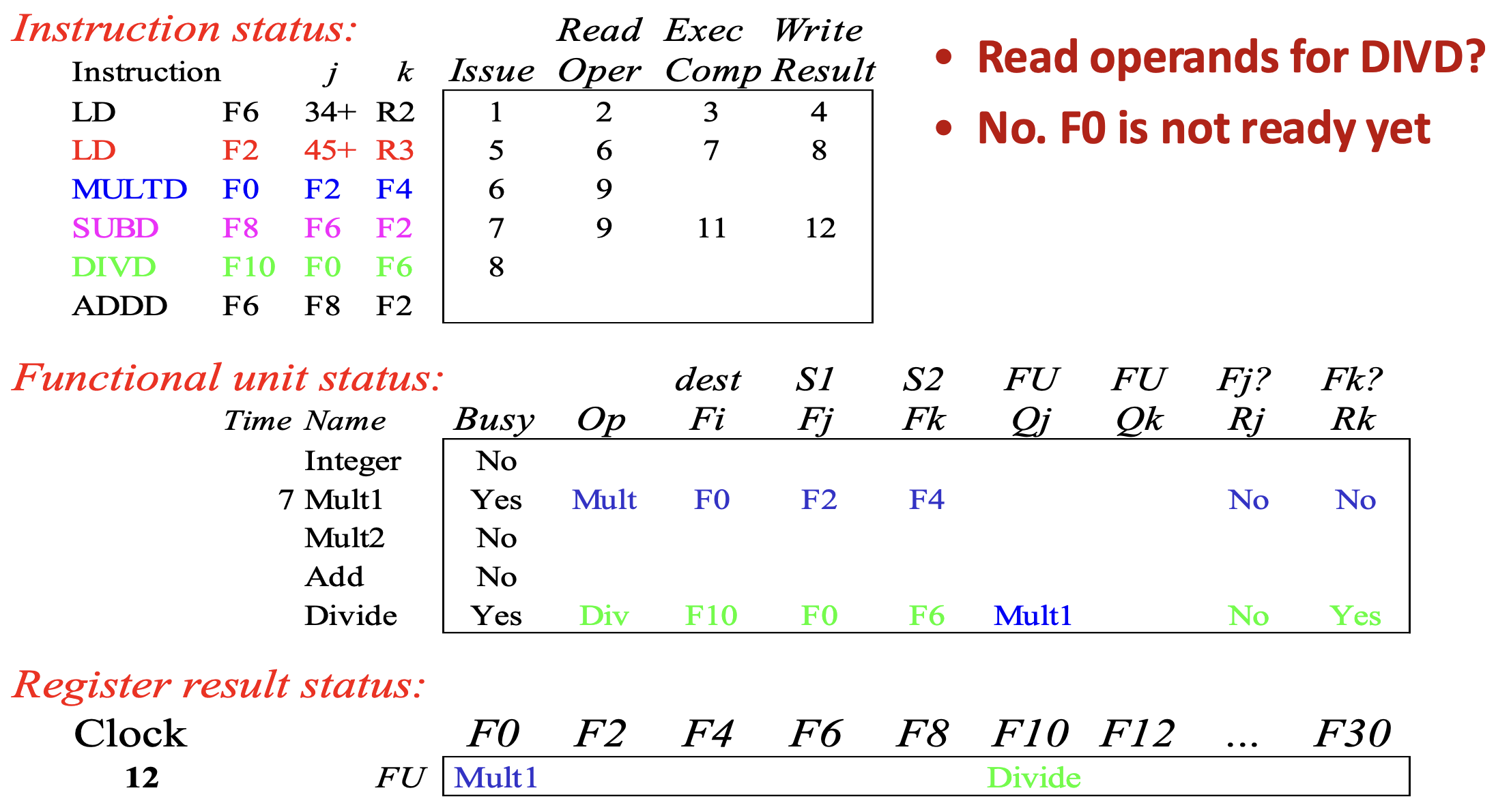

Cycle 12 §

• 그리고 Cycle 12 에서 이제 SUBD 가 종료되고, 이에 따라 Add functional unit 이 free 가 된다.
  • 근데 생각해 보면 SUBD 는 MULTD 의 다음에 실행되어야 하는 instruction 이었다. 근데 SUBD 가 먼저 끝났다는 것은, 이 시점부터 Out-of-Order execution 이 발생하게 되는 것으로 생각할 수 있다.

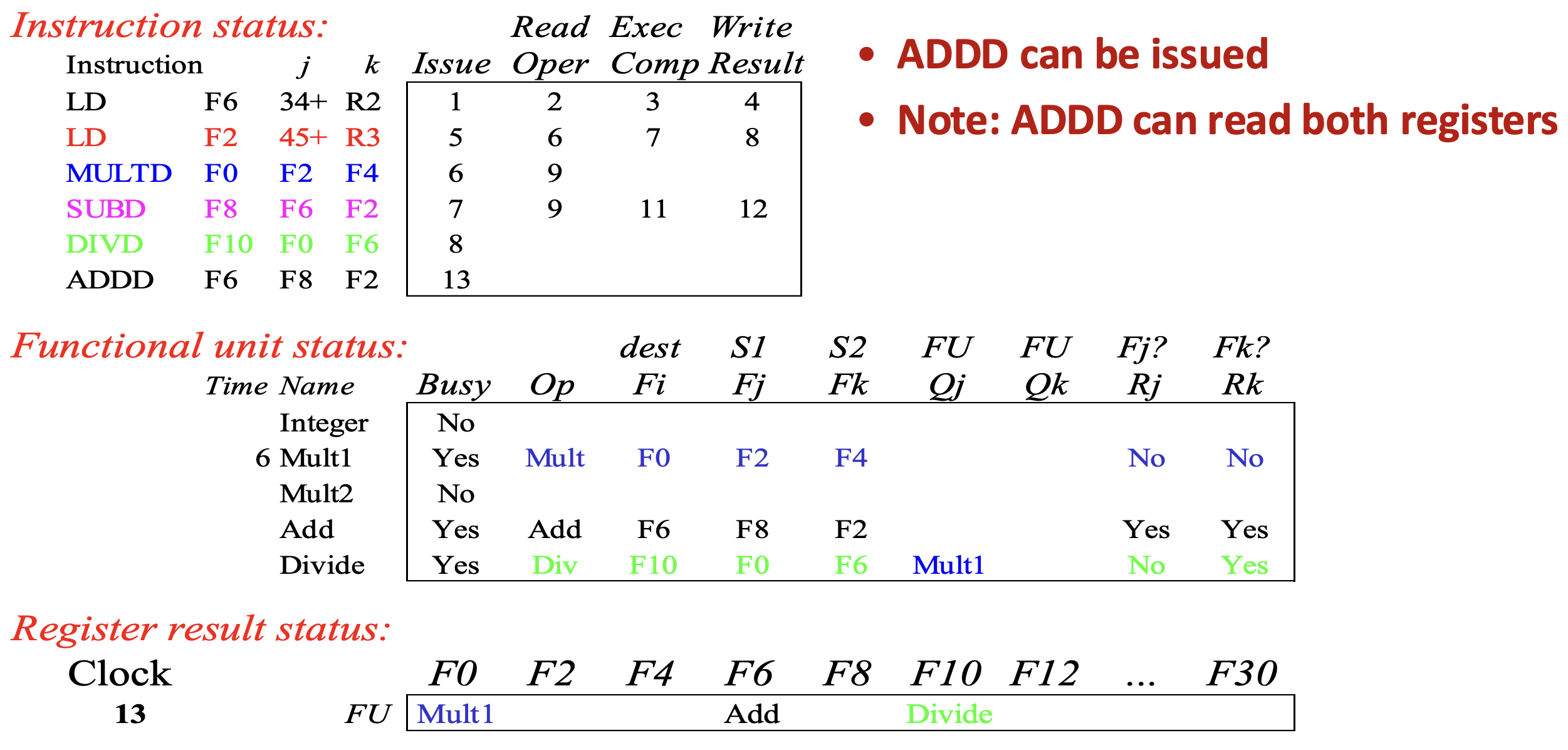

Cycle 13 §

• Cycle 13 이 되면 SUBD 가 cycle 12 에 끝나 Add functional unit 이 free 되므로 (Structural hazard 가 해소되어) ADDD 가 issue 된다.
  • 그리고 이놈의 input register 는 모두 register result status 에서 해당 란이 비어있기 때문에 RAW dependence 가 없고, 따라서 $R_j$ 와 $R_k$ 가 YES 가 된다.

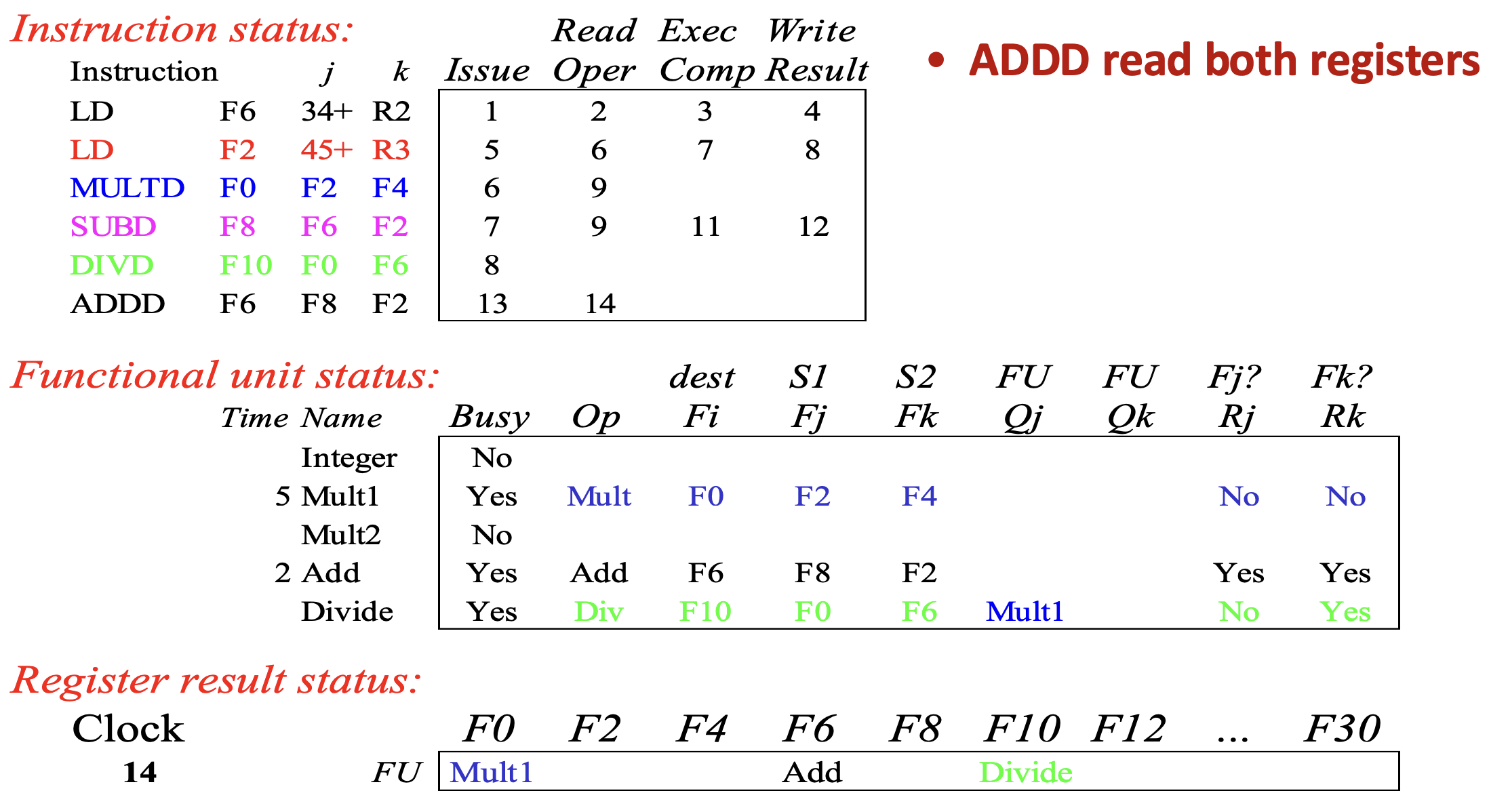

Cycle 14 §

• Cycle 14 에서는 (cycle 13 에서 말한 대로) ADDD 에게 RAW dependence 가 없기 때문에 바로 read operand 가 완료된다.
  • 그리고 Add functional unit 의 latency 는 2cycle 이었기 때문에, functional unit status 옆에 2가 채워져 있는 것도 확인할 수 있다.

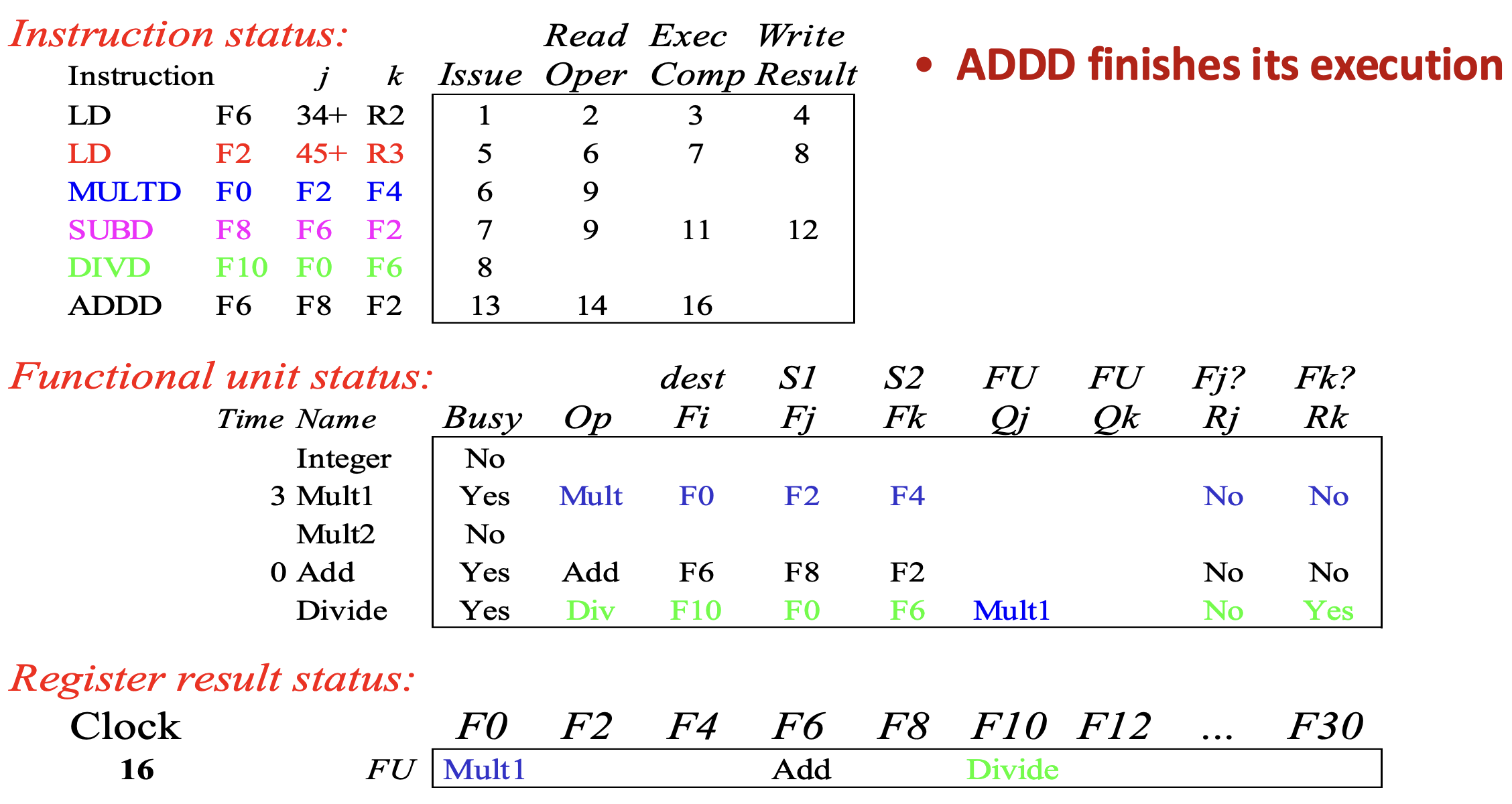

Cycle 16 (Skip cycle 15) §

• Cycle 15 는 아무것도 안해서 skip 하고 cycle 16 을 보면
• 이때 Add functional unit 이 종료되어 ADDD 의 exec comp 가 16으로 채워진다.

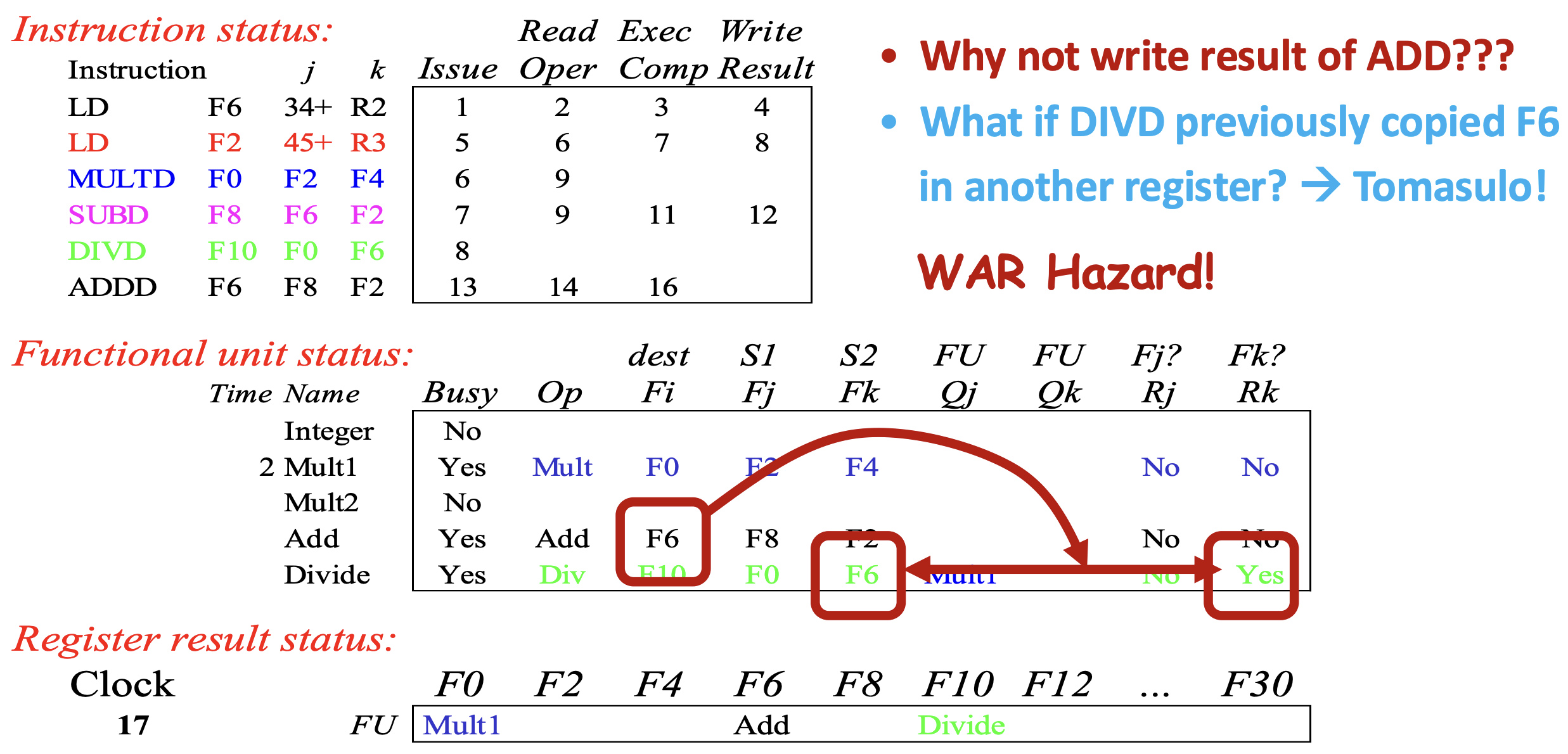

Cycle 17 §

• 하지만 cycle 17 에서는 ADDD 를 write result stage 로 보낼 수 없다.
  • 이것은 왜냐면 ADDD 의 $F_i$ 는 F6 이기 때문에, 여기에 값을 써야 하는데
  • 이전 instruction 인 DIVD 에서 $F_k$ 가 동일하게 F6 으로 되어 있고
  • 이것에 대한 readiness 인 $R_k$ 가 YES 로 되어 있는 것으로 보아 아직 기존에 F6 에 있던 값을 읽지 않았기 때문에
  • 만약 ADDD 가 F6 에 값을 써버리게 되면 DIVD 가 읽지 않은 것을 overwrite 하기 때문이다.
  • 즉, WAR dependence 에 걸려서 stall 이 된다.
• 이것은 나중에 배울 Tomasulo’s Algorithm 에 의해 해결될 수 있다.

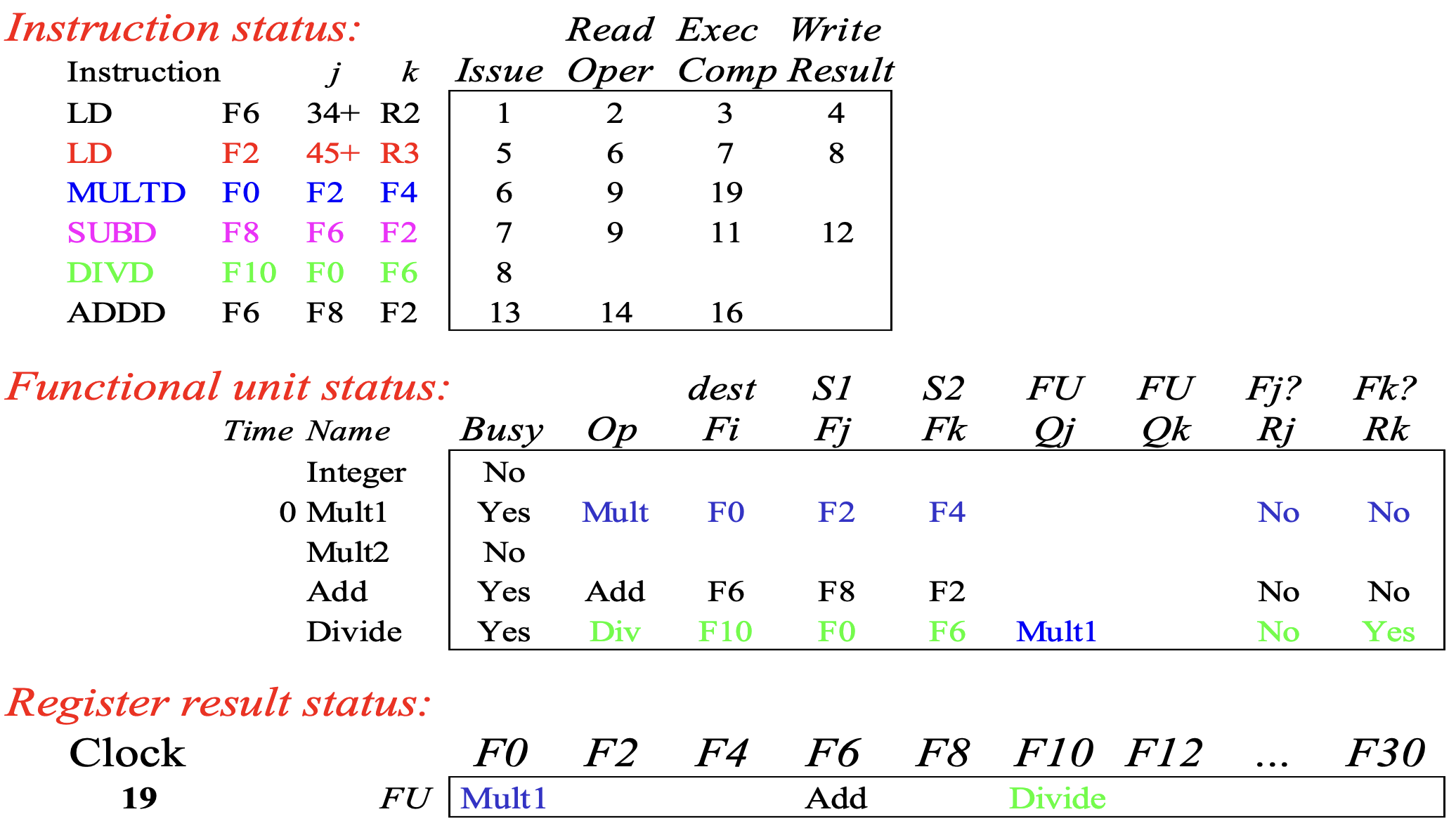

Cycle 19 (Skip cycle 18) §

• Cycle 18 에서도 아무것도 안하기 때문에 skip 하고 cycle 19 를 보면 드디어 MULTD 의 execution 이 끝난다.
  • 이에 따라 MULTD 의 exec comp 가 19 로 되어 있는 것을 알 수 있다.

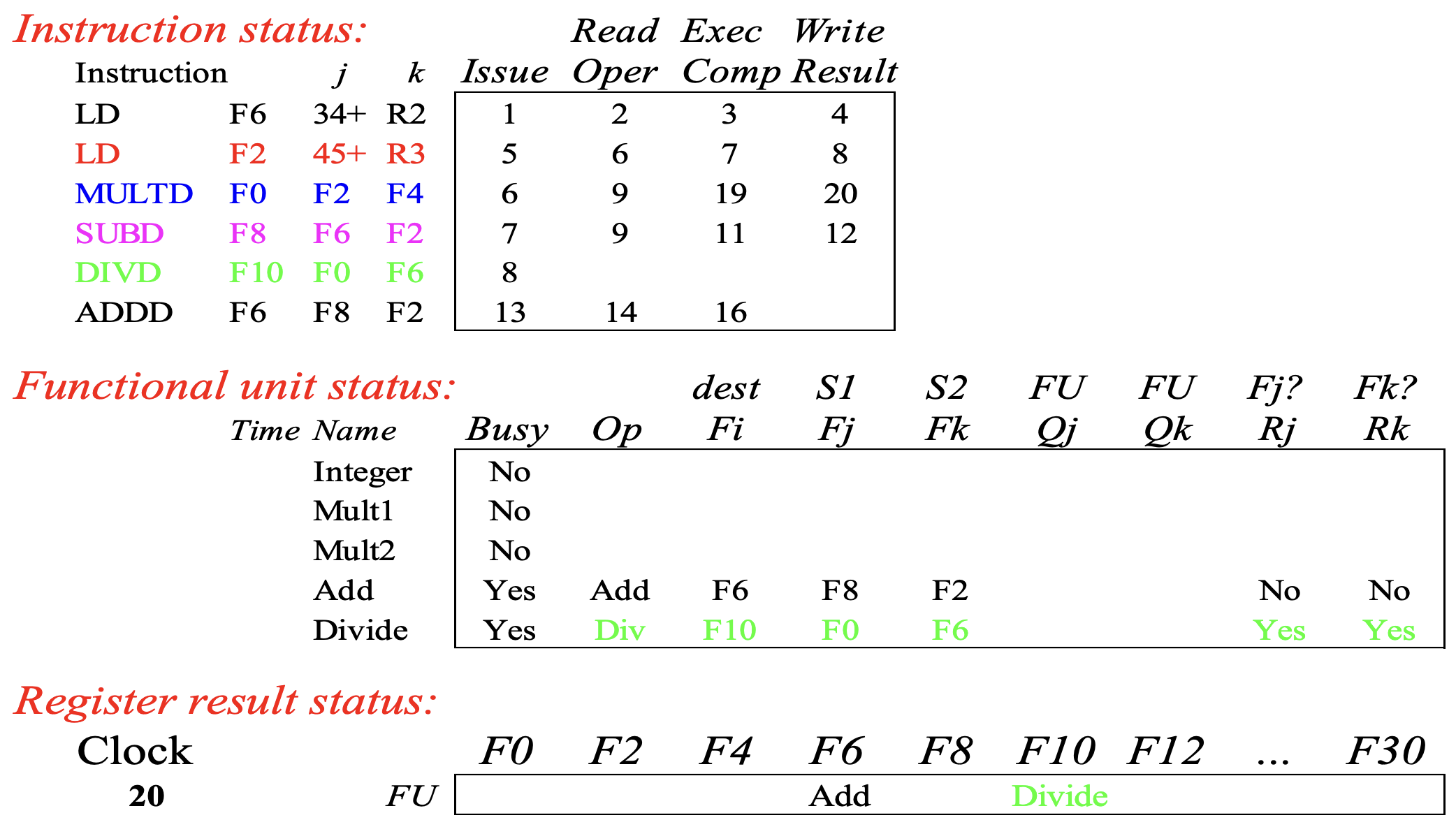

Cycle 20 §

• 이에 따라 cycle 20 에서 write result stage 가 끝나고 Mult1 의 functional unit 이 free 가 된다.
  • 그리고 이에 따라 F0 에 대한 DIVD 와 MULTD 사이의 RAW dependence 가 해소되고
  • 따라서 DIVD 의 $R_j$ 가 YES 로 바뀐다.

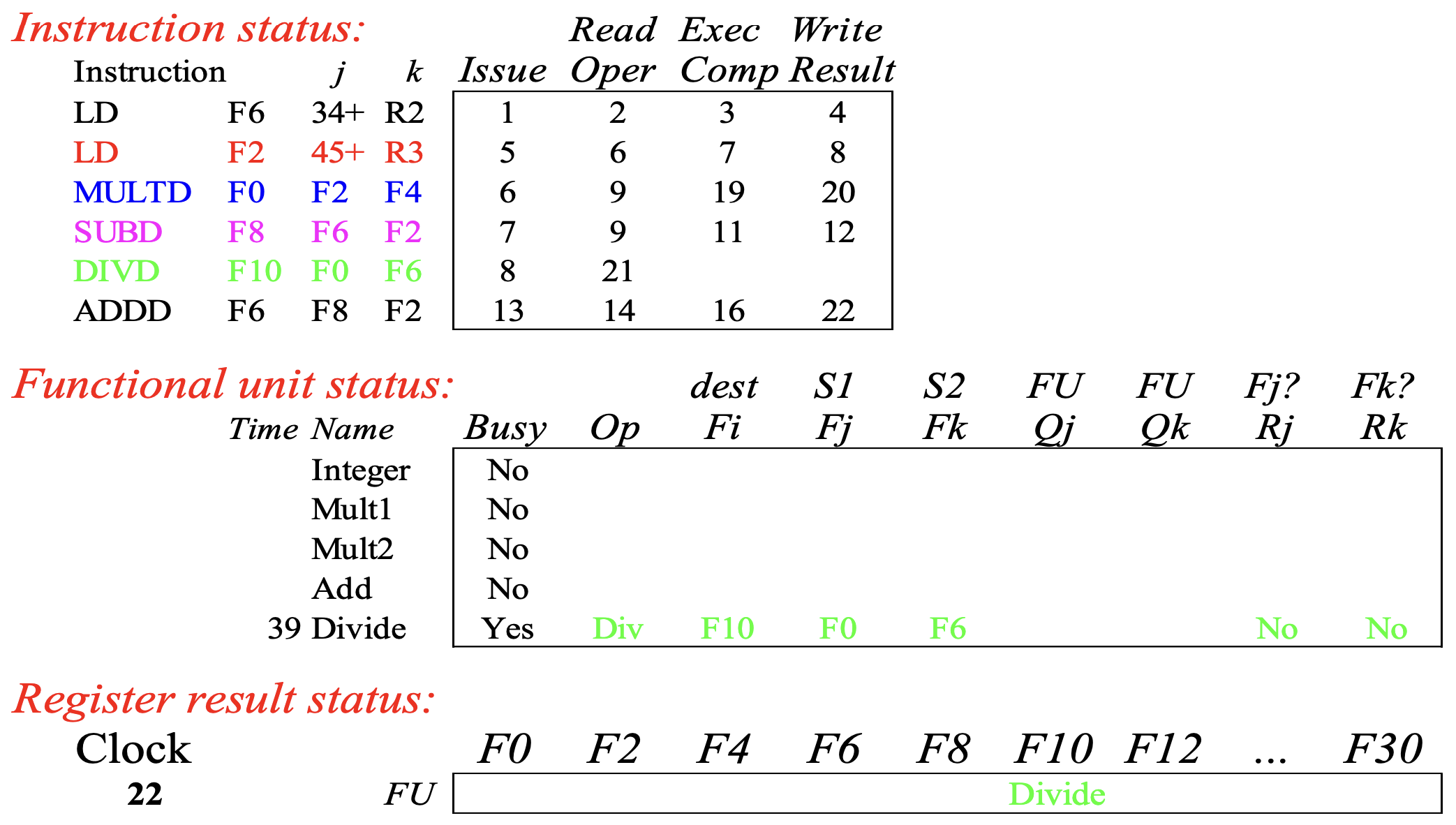

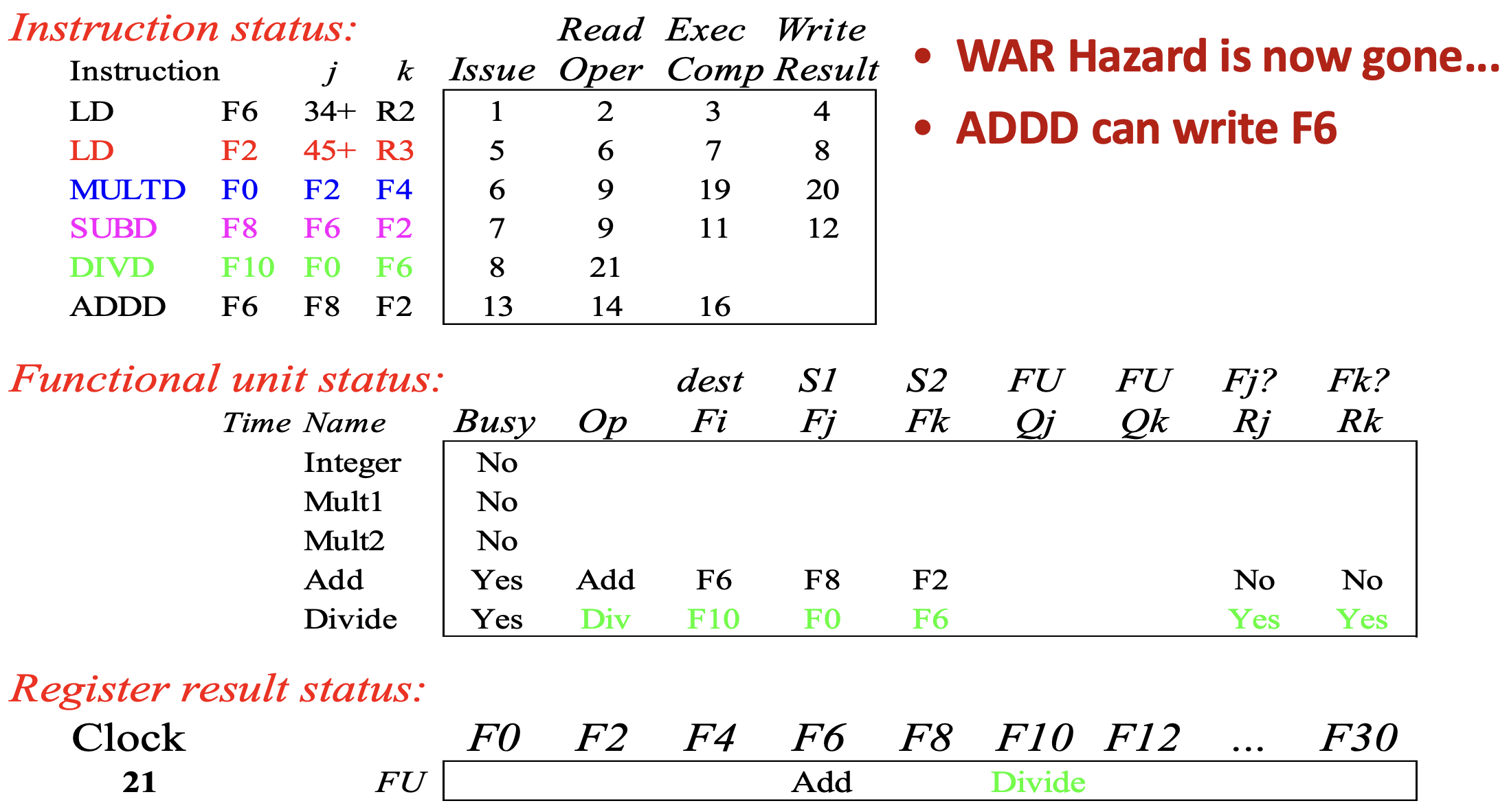

Cycle 21, 22 §

• 그래서 드디어 cycle 21 에서 DIVD 의 read operand stage 가 끝나고

• 이에 따라 cycle 22 에서는 DIVD 의 $R_j$ 와 $R_k$ 가 모두 NO 로 바뀐다.
• 근데 ADDD 와 DIVD 사이에는 F6 에 대해 WAR dependence 가 있었고, 이제는 이것이 해소되었기 때문에 ADDD 가 드디어 write result stage 로 옮겨가는 것을 알 수 있다.

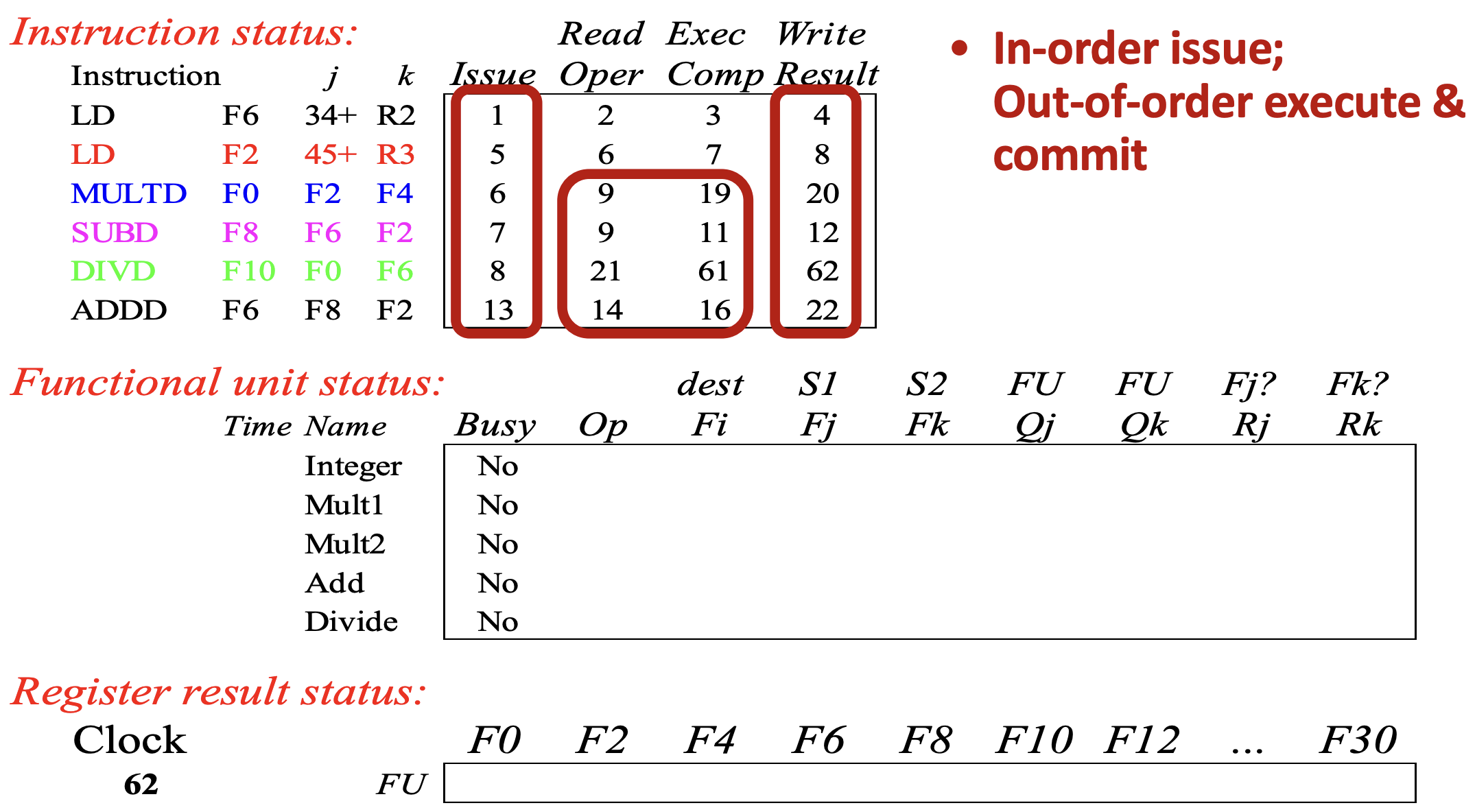

Cycle 62 (Skip cycle 23 ~ 61) §

• Divide functional unit 의 실행시간이 아주 길기 때문에 그 사이 과정을 다 skip 하고 DIVD 가 종료된 cycle 62 로 바로 가보자.
• 이때 instruction status 에서 볼 수 있다시피 issue 는 in-order 로 했지만, 실행 (read operand & exec complete) 와 commit (write result) 는 Out-of-order 로 이루어지고 있는 것을 알 수 있다.

Improvements Scoreboard Architecture §

• Data forwarding: Cycle 9 를 보면 두번째 LD 의 exec 이 cycle 7 에 끝났는데 cycle 8 에 write result 한 후 cycle 9 에서야 MULTD 가 read operand 를 한다. 이것은 cycle 7 이 끝난 다음 바로 MULTD 에 데이터를 찔러주는 data forwarding 을 이용하면 cycle 을 줄일 수 있을 것이다.
• Reservation station: Cycle 2 에서 보면 integer functional unit 이 부족해 (Structural hazard) 두번째 LD 가 issue 되지 않는다. 이것은 issue buffer 인 reservation station 을 사용하여 해결할 수 있을 것이다.
• Reorder buffer: 위의 예제에서는 없지만, WAW dependence 가 있을 경우 issue 를 할 수 없다. 그리고 Cycle 17 에서 보면 WAR dependence 에 의해 stall 되는 것을 확인할 수 있다. 이것은 write buffer 인 reorder buffer 를 사용하면 해결할 수 있다.
